纳卡地区冲突无人机攻防运用分析及地空反无人对策建议
2020年爆发的纳卡地区冲突，无人机装备大量使用、全程使用，打击了大量战术目标，影响了战场局势，起到了及其重要的作用。在梳理阿塞拜疆主要装备的无人机装备基础上，分析无人机主要作战运用方式，开展典型无人机攻防战例分析，分析亚美尼亚防空作战失利原因，提出地空反无人机能力需求及对策建议，为地空反无人装备建设运用提供支撑。
2020年9月27日至11月9日，亚美尼亚(以下简称“亚方”)和阿塞拜疆(以下简称“阿方”)两国在纳戈尔诺-卡拉巴赫地区(以下简称“纳卡地区”)爆发激烈冲突，爆发了自1994年纳卡地区战争结束以来顶级规模、交火最激烈的武装冲突。此次冲突中，无人机与反无人机作战成为双方交战的主要主战样式之一，贯穿整个冲突的始末。尤其是阿方参战无人机数量多、品种全、战果大、表现突出，对于阿方最终赢得战争发挥了关键作用。
近年来，阿塞拜疆通过引进以色列、土耳其等国无人机装备，形成体系较为完备、有一定规模的无人机力量，在此次冲突中，摧毁了亚方大量主战坦克、战车、火炮、预警雷达、防空武器等，取得了较好的打击效果。

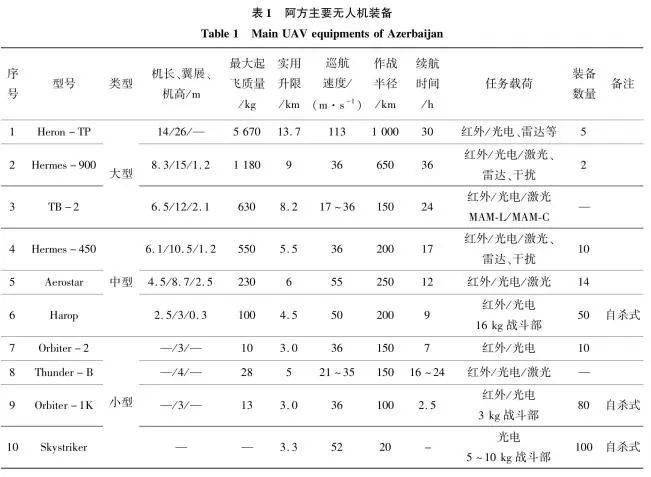

阿方无人机装备按照无人机分类标准来看，覆盖大、中、小等多种类型，按任务定位来看，主要担负侦察监视、察打一体、电子压制、巡飞压制等。其中，中大型无人机主要有“苍鹭-TP”(Heron-TP),“赫尔墨斯-450/900”(Hermes-450/900), TB-2,“航星”(Aerostar),“哈洛普”(Harop)等，主要担负战场监视、战术侦察、激光照射引导、电子战、精确打击、压制防空等任务，起飞质量230~5 670 kg，实用升限4.5~13.7 km，巡航速度17~113 m/s。小型无人机主要有“轨道飞行器-1K/2”(Orbiter-1K/2)、“迅雷”(Thunder-B)、“突袭者”(Skystriker)等，主要担负战术侦察与激光照射引导、自杀式打击等任务，最大起飞质量28 kg，实用升限不大于5 km，巡航速度最大36 m/s。阿方还改造了“安-2”运输机，加挂航空炸弹实施打击。主要无人机装备性能见表1。
从无人机类型数量统计来看，阿方大型无人机共计7架，中型无人机共计74架，小型无人机共计190架，比例为1∶10.6∶27.2，从数据比例上看，阿方无人机主要以中小型无人机为主；在整个无人机配置中，自杀式无人机(巡飞弹)230架，占比84.87%。阿方无人机实用升限与最大起飞重量、航时关系分别如图1,2所示。
使用“赫尔墨斯-900/450”、“苍鹭-TP”等中空长航时大型无人机实施战场监视，利用红外/光电、SAR等探测设备对地面固定/移动目标实施侦察监视，引导攻击型无人机、自杀式无人机甚至短程战术导弹精确打击，实时监控打击效果。
使用“赫尔墨斯-900/450”等中空长航时大型无人机实施远距支援干扰，对地面雷达、防空导弹等实施干扰，掩护攻击型无人机对地打击。
使用“哈洛普”、轨道飞行器-1K/2、突袭者等无人机巡飞压制和打击防空武器、预警雷达、地对空干扰装备等目标，摧毁地对空预警、拦截、干扰能力，进而全面打击火箭炮、地面车辆等各类目标。
使用TB-2防区外打击近程防空火力及其他地面目标。发挥TB-2巡航高度高的优势，在近程防空火力包线外使用激光制导炸弹实施精确打击。清除近程火力威胁后，对地面各类目标乃至人员实施扩大打击。
从网络发布的相关信息来看，阿方此次冲突全程使用各型无人机实施对地打击。据不完全统计，尽管累计有36架无人机被摧毁或因故障受损，但阿方无人机在装备性能、数量整体上处于优势地位，最终赢得了战争主动权。选取“哈洛普”无人机打击C-300, TB-2无人机摧毁“萨姆-8A”为战例，进行复盘分析，研究亚军防空作战失利的原因。

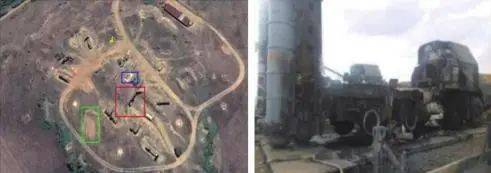

综合阿方公布的视频及相关信息来看，亚方有6套C-300武器系统被摧毁，如图3,4所示。其中，“哈洛普”无人机至少摧毁了位于斯捷潘纳克特地区、卡格努克地区固定阵地部署的2套C-300武器系统雷达、导弹发射车等作战车辆。
“哈洛普”无人机(图5)是“哈比”反辐射无人机的改进型，具备全天候察打一体能力，可用于巡飞打击地面车辆、火炮等目标以及时敏目标。该无人机在“哈比”反辐射无人机的基础上，取消反辐射任务载荷，配装前视光电探测系统，配装16 kg高爆战斗部，最大飞行时间6 h，最大航程可达1 000 km, RCS标称不大于0.5 m2。该无人机在纳卡地区冲突中首次投入实战，一经发现辐射源，可自主/人工控制飞行航路，引爆战斗部摧毁目标。
C-300是一种全天候、大空域、多通道自行式防空导弹系统，大多数都用在保卫要地，以拦截大规模空袭和在强电子干扰环境条件下，拦截不同高度的集群空袭兵器和巡航导弹。采用初段程序+无线电指令+末段TVM制导体制，最大拦截斜距90 km，可同时制导12枚导弹抗击6个目标。武器系统主要由1部照射制导雷达、8部导弹发射车、1部三坐标目标指示雷达、1部低空补盲雷达、32枚导弹等组成，如图6所示。
根据有关的资料，除1套C-300阵地机动作战，其余均在固定阵地部署，固定阵地位置很可能被阿方掌握。“哈洛普”无人机可具备低空超低空巡航能力，受雷达视距及纳卡山地地形影响，雷达探测能力和火力覆盖范围显著下降。尽管C-300最大拦截斜距达90 km，但按照“哈洛普”无人机RCS 0.1 m2，速度50 m/s，巡航高度25 m(相高)计算，C-300三坐标雷达最大探测距离25 km，照射制导雷达最大探测距离29 km，最大拦截远界26 km。C-300火力覆盖范围见图7。
使用CMANO软件进行仿线辆“哈洛普”无人机发射车(共计9架“哈洛普”无人机)对斯捷潘纳克特地区C-300阵地实施打击。“苍鹭-TP”主要担负侦察监视任务，不进入防区。“哈洛普”无人机实施突防打击任务。
斯捷潘纳克特地区周边地形复杂，其位于高加索山系一带，北部为大高加索山脉和小高加索山脉，西部为亚美尼亚高原地带，南部为赞盖祖尔山和伊朗高原，东向依次为小高加索山脉、希尔万平原和穆甘平原，地形高低起伏大。根据斯捷潘纳克特地区C-300阵地周边地形情况，开展对空中目标通视分析，选取“哈洛普”无人机3条典型突防航线°方向进入，航线°方向进入，航线 突防航线阵地通视分析(白色为通视，灰色为不可通视)
从表2给出的推演仿线均被“哈洛普”无人机群突防。针对航线来袭“哈洛普”无人机，C-300受地形遮蔽影响较小，最大稳定跟踪距离达30 km，最大遭遇距离27.5 km，与理论分析结果基本一致，成功拦截7架，拦截比达77.8%；针对航线来袭“哈洛普”无人机，C-300受地形地物影响较大，最大稳定跟踪距离仅13 km，其中对航线来袭“哈洛普”无人机，C-300最大稳定跟踪距离仅4.6 km，因目标距离过近，无法构成发射条件，未有战果。
根据网络公开的相关信息，未有C-300成功抗击“哈洛普”无人机的报道。综合研判，“哈洛普”无人机可能利用山地地形掩护+超低空巡飞+末端俯冲攻击，在单个或多个轴向实施突防打击，C-300三坐标雷达无法及时有效地发现引导照射制导雷达抗击，导致被突防。
考虑到“赫尔墨斯-450/900”具备电子战能力，不排除阿方使用“赫尔墨斯-450/900”实施远距支援干扰掩护“哈洛普”无人机突防。
TB-2无人机是土耳其卡勒-巴卡公司研制的中型察打一体无人机，可携带光电/红外载荷、打击载荷，用于执行战场监视和摧毁地面固定防御工事、地面/海面机动目标等任务。TB-2无人机，长6.5 m，翼展12 m，航程超过150 km，最大飞行高度7 620 m，最大飞行速度130 km/h，航时超过20 h，载荷能力155 kg，可挂载4枚机载弹药，包括微型灵巧炸弹、激光制导弹药以及反坦克导弹等，用于执行对地打击任务，已在利比亚内战、土叙冲突和亚阿冲突中投入实战。
TB-2无人机可挂载小型灵巧激光制导炸弹(MAM-L和MAM-C)，可摧毁装甲车辆、工程设施、地面防御工事以及地面海面机动目标。小型灵巧激光制导炸弹性能，见表3。
“萨姆-8A”是亚方装备的野战防空武器系统，大多数都用在拦截低空和超低空飞行的战斗机和武装直升机，在纳卡前线作为地面装甲部队和地面炮兵群的主要防空武器，单车集成搜索雷达、跟踪雷达、筒弹，采用无线电指令制导，四联装筒弹倾斜发射，搜索雷达工作于C波段，最大作用距离30 km，跟踪雷达工作于X波段，最大作用距离25 km，杀伤区斜距1.5~10 km，高度25 m~5 km。
TB-2无人机最大升限6.8 km，典型任务挂载巡航高度可达5.5 km，可挂载两型激光制导炸弹：MAM-L与MAM-C，其中MAM-L的最大射程达14 km，如图11所示。“萨姆-8A”杀伤高界仅5 km，低于TB-2巡航高度；杀伤区远界仅10 km, MAM-L激光制导炸弹最大射程达14 km。因此TB-2可利用巡航高度高和机载武器射程远的优势，对“萨姆-8A”(图12)实施防区外打击。
亚方防空体主要由Р-15,Р-18,Р-19等预警雷达，C-300、“萨姆-8A”、“道尔”等防空武器系统构成，装备总体性能处于二代、三代水平，具备对三代机目标预警监视、梯次拦截能力。但阿方“哈洛普”、轨道飞行器-2等中小型无人机属于典型“低慢小”目标，可利用纳卡地区山地地形突防，亚方主战预警装备低空探测性能不足，防空装备对“低慢小”目标发现能力变弱，体系有能力短板，防区出现漏洞，导致被突防。
亚方防空武器系统性能最优的是C-300，其最大拦截远界75 km,“苍鹭-TP”、“赫尔墨斯-900”等大型无人机SAR成像作用距离预计不小于100 km，难以拒止其侦察监视；C-300, C-125,“萨姆-8A”等武器系统在山地地形条件下对“低慢小”目标探测跟踪能力不够，导致被突防。萨姆-8A杀伤空域较近，无法拒止TB-2无人机投放弹药。
一是过于依赖固定阵地作战，缺少伪装防护。从阿方发布的视频来看，亚方防空装备大部分使用固定阵地抗击作战，未实施伪装防护，导致被动挨打。尤其是C-300，固定阵地位置均事先被阿方侦察获知，尽管有机动作战，却部署于空旷地域，没有一点伪装防护，导致被无人机成功突防。二是中程与近程防空武器系统部署分散、缺少协同。亚方防空装备均为“单打独斗”，不成体系，中程防空武器系统没配属近程防空武器，缺少阵地硬防护手段，导致担负中程防空的C-300武器系统被突防后，近程防空武器系统被防区外武器“吊打”。三是缺少低空补盲雷达对低空目标指示引导。C-300配有低空补盲雷达，可强化武器系统对低空目标监视和指示能力，增大目标指示距离和拦截纵深，但未见亚方部署使用低空补盲雷达的相关信息。四是不重视伪装防护。尽管亚方有使用假目标模拟防空导弹发射车，成功诱骗无人机打击。但假目标、假阵地使用数量、频次偏少，难以有效迟滞阿方无人机侦察打击OODA (Observation, Orientation, Desision, Action)环路。缺乏施放烟雾、伪装网等伪装手段，导致装备车辆生存概率低。
中小型无人机通过低空/超低空突防，雷达受地球曲率、地形遮蔽影响，在杂波背景下难以有效检测和稳定跟踪。低空慢速目标雷达回波信号与飞行中的鸟群、气象杂波等信号相近，易与慢动杂波相混淆，识别难。
中小型无人机可使用低空饱和突防、多轴向突防等战术，战术使用灵活。防空武器系统受雷达工作扇区、反应时间、导弹速度等因素限制，易漏防。防空雷达对低空进袭的中小型无人机发现能力不够；目标红外特征弱，红外/光电探测设备探测距离近；半主动、主动寻的导引头一般都会采用脉冲多普勒体制，杂波背景下检测跟踪弱小目标能力弱，引战配合也因目标尺寸、近场特性存在效能下降问题。防空雷达对集群目标雷达回波起伏大，跟踪精度下降，制导精度及杀伤概率下降，多目标能力不够，难以满足集群目标防御需求。
TB-2出口价格小于50万美元，突袭者、轨道飞行器-1K/2等小型无人机成本更低。防空导弹价格高于中小型无人机，且对典型目标采取“二拦一”的射击策略，攻防对抗成本比例严重失衡。
针对杂波背景下检测和稳定跟踪低空慢速无人机目标需要，综合采取针对机载数据链的侦察引导、空基/地面雷达探测、光电/红外跟踪识别等手段，构建以保卫要地/目标为核心的预警监视体系，形成对中小型无人机目标的预警和识别能力。
构建扁平高效的区域指控系统，可指挥控制所属预警、电抗、地防等装备实施反无人机作战；具备作战筹划、态势融合与航迹预测、目标识别、威胁评估、交战控制、频谱管控等能力。
可综合采用卫星导航干扰/诱骗、测控链路干扰/诱骗、定向能、无人机网捕、弹炮等手段实施软硬杀伤，实现高效费比拦截；具备对中大型无人机中远程拦截能力，拒止其投放近程空地武器和实施侦察监视；具备复杂战场环境下对多轴向、集群攻击的中小型无人机近程综合防御能力，可通过定向能干扰/毁伤、导弹、高炮梯次拦截，实现末端闭锁和低成本拦截。
系统梳理主要作战对手无人机战技术性能，研究无人机数据链、导航、载荷等关键分系统性能，分析无人机目标红外、电磁散射、运动特性，建立目标特性数据库，分类无人机威胁。构建战术侦察、协同引导打击、压制防空、有人/无人协同等典型威胁场景，牵引地空反无人作战使用及装备发展。
针对要地防御、阵地防御任务，构建预警、电子对抗、防空组成的防御体系，重点研练在复杂地形条件下对中小型无人机目标预警监视、通信导航干扰对抗、破击体系节点、抗集群目标等课目，提升对无人机打击体系的防御能力。
开展反无人装备体系设计，根据无人机类型、作战空域、载荷性能等，构建多层反无人装备体系，提出体系能力需求，牵引装备发展，重点解决中小型无人机及集群目标预警监视、综合识别、综合对抗、高效低成本拦截等问题，提升对无人机集群综合防御能力。
